БиоЭлектроГраф – учебно-исследовательский физиологический комплекс беспроводной регистрации биоэлектрических сигналов.
Аппаратно-программный комплекс БиоЭлектроГраф предназначен для проведения практических занятий
по нормальной физиологии в образовательных учреждениях медицинского, биологического и спортивного профилей,
а также в других учебных организациях, где изучаются и демонстрируются основы электрофизиологии человека.
Комплекс БиоЭлектроГраф может использоваться для проведения научных исследований
в медико-биологических лабораториях различного профиля – биоритмологических, сомнологических и др.
Регистрируемые биоэлектрические и информационные сигналы:
- Электрокардиограмма (ЭКГ) – электрическая активность сердца.
- Электроэнцефалограмма (ЭЭГ) – электрическая активность головного мозга.
- Электромиограмма (ЭМГ) – поверхностная электромиография скелетных мышц.
- Электроокулограмма (ЭОГ) – запись изменения потенциалов, возникающая при движении глаз.
- Электрогастрограмма (ЭГГ) – запись суммарной электрической активности органов желудочно-кишечного тракта, сделанная с поверхности тела.
- Линейные и угловые ускорения – положение и движение тела по 3-м ортогональным осям.
Принцип работы

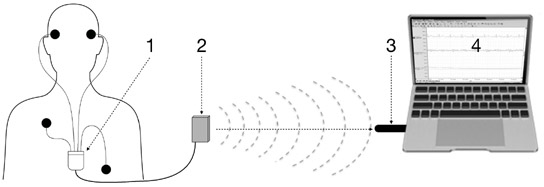

Принцип работы физиологического комплекса БиоЭлектроГраф показан на следующем рисунке:
Электроды, установленные на теле, передают электрические потенциалы в биоусилитель (1),
который осуществляет измерение и преобразование биоэлектрических сигналов в цифровую форму.
Оцифрованные сигналы от биоусилителя через модуль-передатчик (2) передаются по беспроводному интерфейсу в модуль-приемник (3), подключенный к USB-порту персонального компьютера,
и регистрируются программным обеспечением «PowerGraph» (4).
Отличительные особенности комплекса БиоЭлектроГраф
- Возможность высококачественной регистрации нативных биоэлектрических сигналов, не подвергающихся искажениям в результате предварительной математической обработки.
- Возможность измерения электрических потенциалов с любой области тела за счет экранированных проводов достаточной длины.
- Беспроводная передача данных в компьютер, обеспечивающая свободное движение испытуемого, не стесненное проводами.
- Легкая и удобная амуниция, обеспечивающая надежное крепление на теле.
- Малый вес оборудования (200 г) и широкий радиус действия беспроводной передачи данных (до 10 м).
- Электробезопасность, обусловленная питанием от автономного аккумулятора и отсутствием электрического контакта испытуемого с компьютером и источниками высокого напряжения.
- Длительное время непрерывной работы без перезарядки аккумулятора – до 24 часов.
- Возможность автономной длительной регистрации биоэлектрических сигналов при совместном использовании с системой БиоРегистратор – до 30 часов.
- Возможность экспорта записанных данных в другие программы анализа сердечного ритма и ЭЭГ (Edfbrowser, AcqKnowledge, Kubios HRV, Иским).
Состав комплекса БиоЭлектроГраф
Аппаратно-программный комплекс БиоЭлектроГраф состоит из следующих компонентов:
- Биоусилитель, модуль-передатчик и модуль-приемник - осуществляют измерение биоэлектрических сигналов и их передачу в компьютер по беспроводному интерфейсу.
- Программное обеспечение «PowerGraph» - осуществляет регистрацию и визуализацию сигналов в режиме реального времени.
- Комплекты одноразовых и многоразовых электродов - для измерения поверхностных электрических потенциалов.
- Амуниция - для установки биоусилителя и модуля-передатчика на теле испытуемого.
- Каталог лабораторных работ «Физиология на себе» - содержит описание более 30 лабораторных работ по физиологии с использованием комплекса БиоЭлектроГраф.
 Электронный каталог лабораторных работ «Физиология на себе»
Учебные и исследовательские задачи
Комплекс БиоЭлектроГраф позволяет выполнять лабораторные и исследовательские работы, связанные с регистрацией биоэлектрических сигналов, и
решать следующие задачи:
- Осуществлять длительную беспроводную регистрацию электрической активности головного мозга, сердца, скелетных мышц.
- Осуществлять длительную беспроводную регистрацию суммарной электрической активности органов желудочно-кишечного тракта.
- Осуществлять длительную беспроводную регистрацию электрических потенциалов, возникающая при движении глаз.
- Оценивать изменения электрической активности органов при перемещений тела и при осуществлении различных движений.

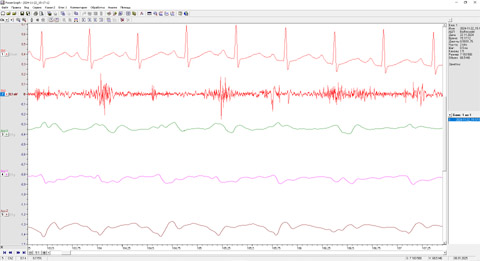

Сигналы электрокардиограммы, электромиограммы
и ускорений по 3-м ортогональным осям.
Методическая поддержка и обучение работе с комплексом БиоЭлектроГраф осуществляются в рамках программы повышения квалификации
«Современная физиология и новые методы исследования».
Дополнительную информацию о физиологическом комплексе БиоЭлектроГраф Вы можете запросить:
|
